Dispositivo:
|
Impianto
di frenatura misto automatico pneumatico:
-
OMP tipo PR1 - con distributore comandato meccanicamente dai pedali del freno di
servizio del trattore

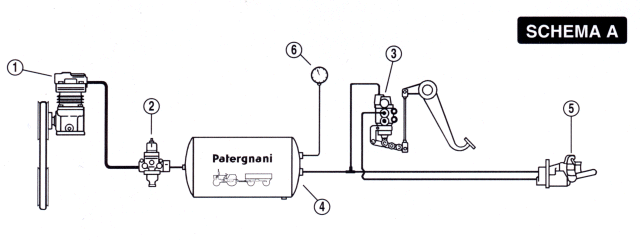

(schema
A)
oppure
-
OMP tipo PR1/I - con distributore comandato idraulicamente dalle pompe del freno di
servizio del trattore (schema
B) |
|
| Descrizione: |
|
L’aria erogata dal
compressore (1) attraversa il regolatore (2) e viene immagazzinata nel

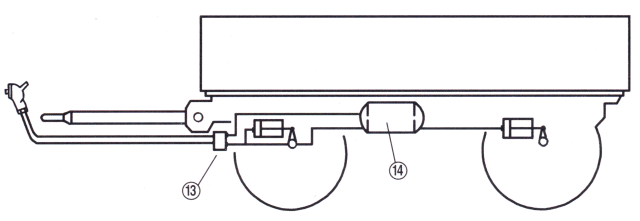

serbatoio di comando (4). Tramite il giunto di accoppiamento (5) viene
pure alimentato il serbatoio del veicolo rimorchiato (14)
|
|
| Funzionamento: |
|
Agendo sui pedali del
freno di servizio del trattore si aziona il distributore (3) che
attiva il servoautodistributore (13) del veicolo rimorchiato
determinando in tal modo l'azione controllata e moderabile degli
elementi frenanti.
|
|
| Componenti del
dispositivo: |
| 1 - |
COMPRESSORE |
|
marca OMP, tipo
924/1S, alesaggio 58 mm, corsa 34 mm, monocilindrico, cilindrata 90 cm3
, max 2700 giri/min, lubrificazione derivata dal motore.
|
| 2 - |
REGOLATORE DI PRESSIONE |
|
taratura 7 bar con valvola di
sicurezza interna. |
| 3 - |
DISTRIBUTORE |
|
marca OMP, tipo 1121A a
comando meccanico (schema A) |
| 3 - |
DISTRIBUTORE |
|
marca OMP, tipo 1121A/I,
3153F, 4000A/I a comando idraulico (schema B) |
| 4 - |
SERBATOIO DI COMANDO |
|
marca Patergnani diametro 205 mm, lunghezza 475 mm,
capacità 13,3 litri, approvazione CE |
| 5 - |
SEMIGIUNTO |
|
di tipo unificato |
| 6 - |
MANOMETRO |
|
ad una scala (schema A) |
| 7 - |
DEVIATORE
AUSILIARIO |
|
completo di manometro (schema
B) |
|
|
|
 |

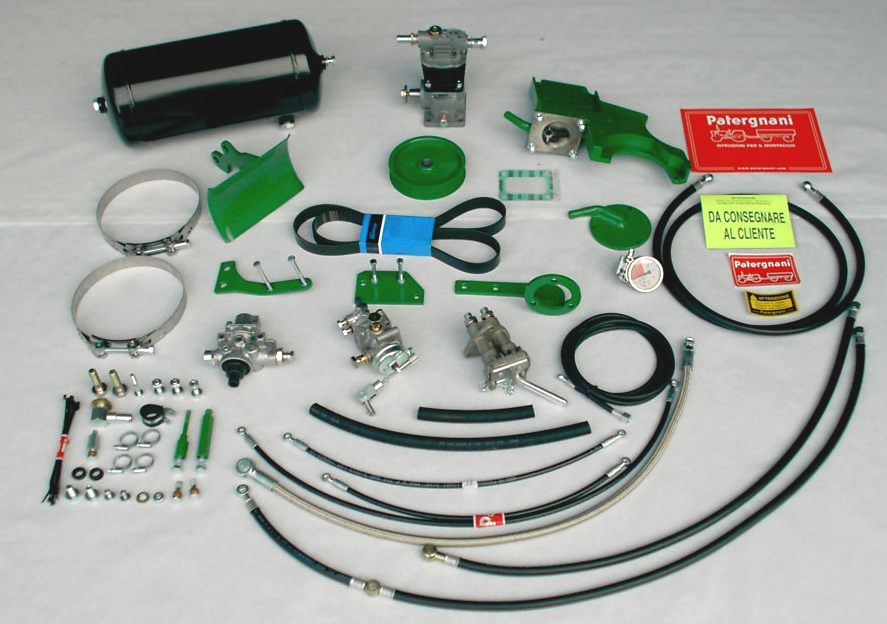

IMPIANTO DI FRENATURA A DUE VIE
|

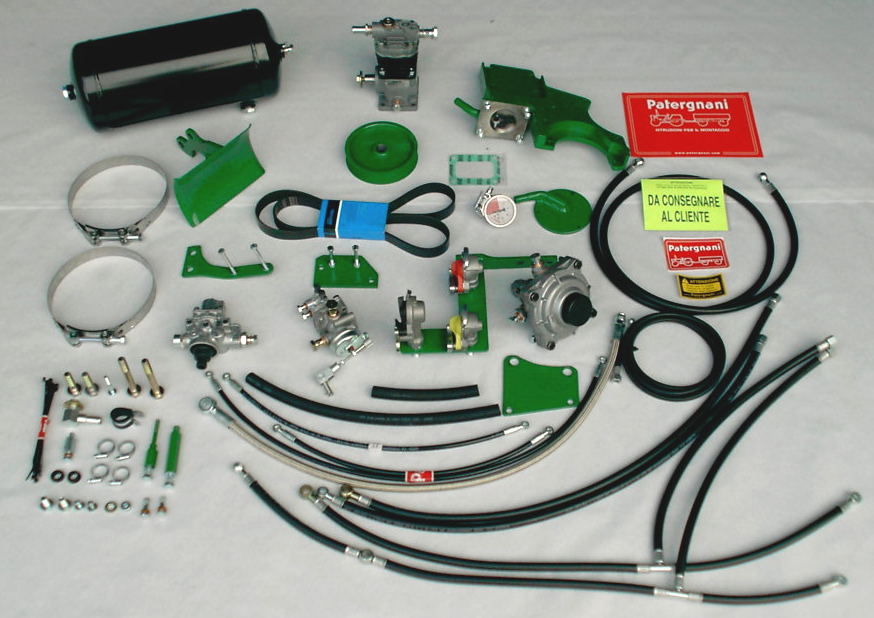

IMPIANTO DI
FRENATURA A TRE VIE
 |
